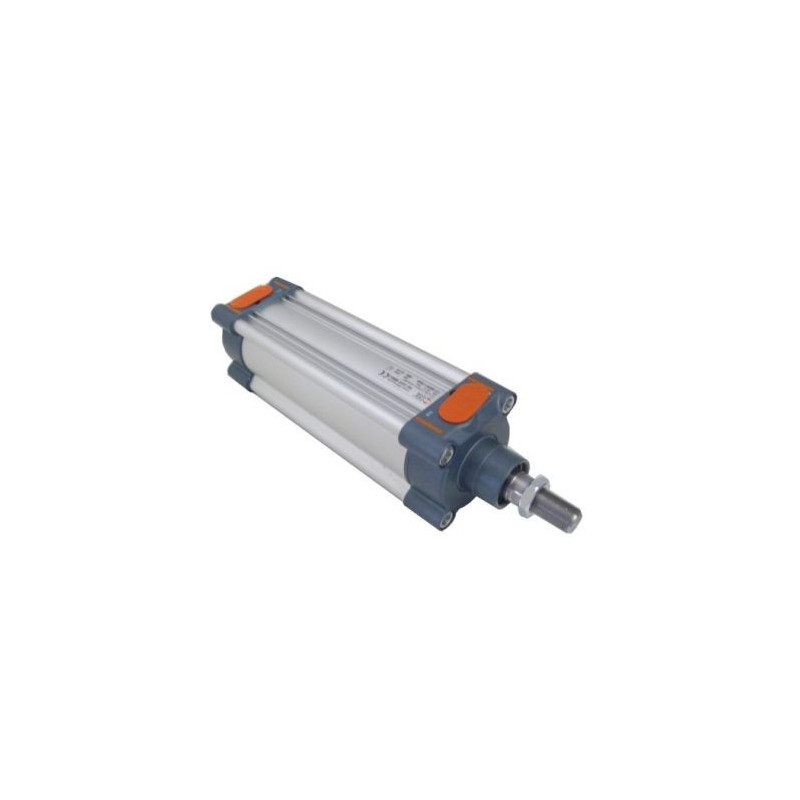

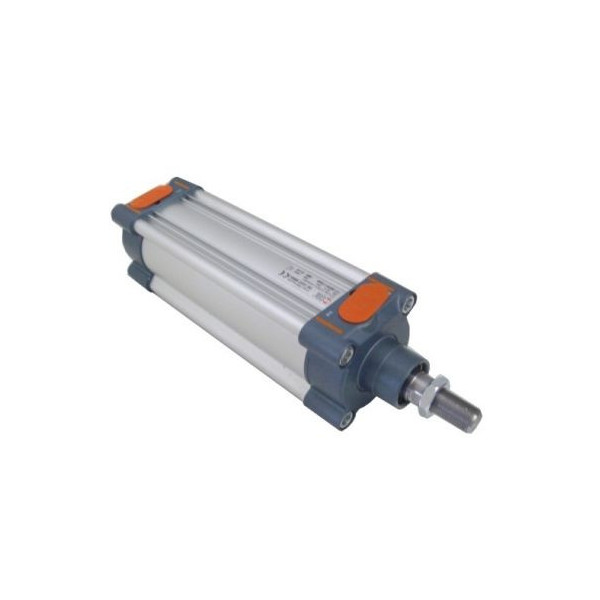

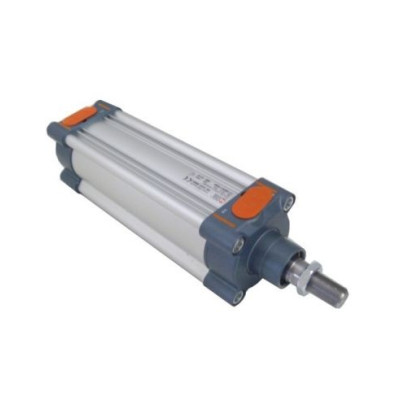

Vérin pneumatique diamètre 32 mm course 75 mm, double effet avec amortissement pneumatique et préparé pour détection magnétique. Le vérin pneumatique est fabriqué selon la norme ISO 15552 (Ex ISO 6431), avec une chemise en aluminium. Tige en acier chromé. Large gamme d'accessoires pour le montage du vérin pneumatique.
La série 3 fabriquée par Metal Work est entièrement compatible avec la série standard de vérins et hautement compatible avec la série "A" également fabriquée par Metal Work . Sa conception élaborée de profil en aluminium extrudé s'adapte à une grande variété de détecteurs montés sur fente et sur support.
Le vérin standard est équipé d'un amortissement pneumatique et de joints NBR, sur demande il peut être fourni avec des joints en polyuréthane.
Caractéristiques techniques du vérin pneumatique :
Fabricant : Metal Work .
Référence constructeur : 1213320075CN (1210320075CN - 121A320075CN)
Alésage et course : Ø32x75 mm
Type : Vérin pneumatique à double effet
Amortissement : pneumatique.
Type de fluide : Air avec ou sans lubrification
Norme de fabrication : ISO 15552 (Ex ISO 6431)
Pression de service maximale : 10 bars
Type de joint : NBR
Température de fonctionnement : -10ºC à +80ºC.
Type de construction : Tige en acier chromé, douille en aluminium
Taille du filetage des raccords d'air : G 1/8"
Filetage de la tige : M10x1,25
Force maximale théorique que le vérin peut développer en poussant :
Pression 5kg/cm² : 40,2.
Pression 6kg/cm² : 48,3.
Pression 7kg/cm² : 56,3.
Force maximale théorique que le vérin peut développer en traction :
Pression 5kg/cm² : 34,6.
Pression 6kg/cm² : 41,5.
Pression 7kg/cm² : 48,4.
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Vérin pneumatique Ø80 course 800mm, double effet magnétique et amortissement pneumatique. Fabriqué en Italie selon la norme ISO 15552 (Ex ISO 6431). Corps en aluminium extrudé avec fentes pour détecteurs magnétiques, tige de piston en acier chromé. Vérins ATEX en standard. Référence : LH0800800 Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées .
