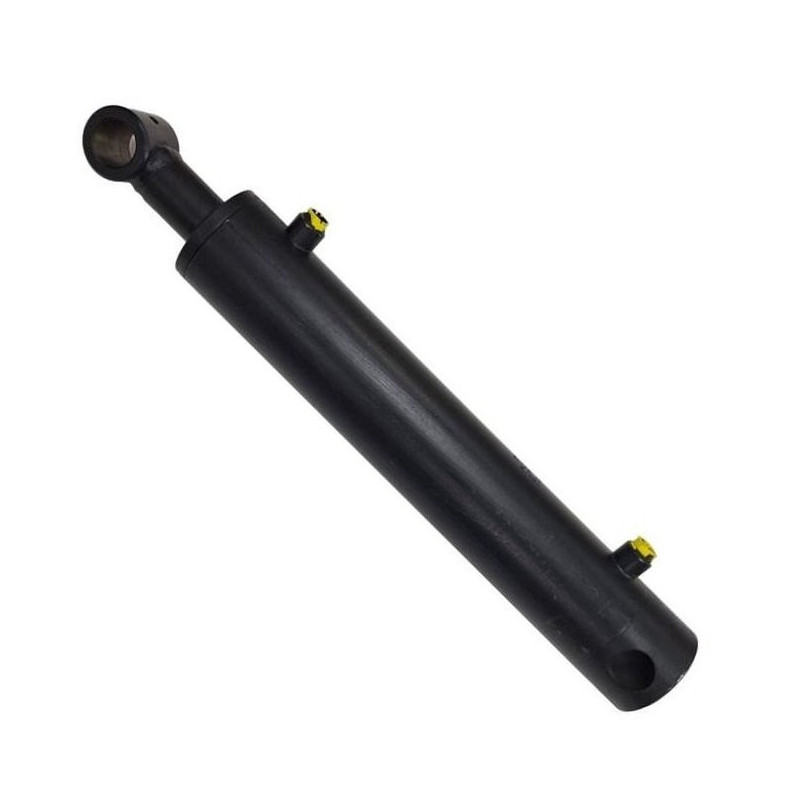

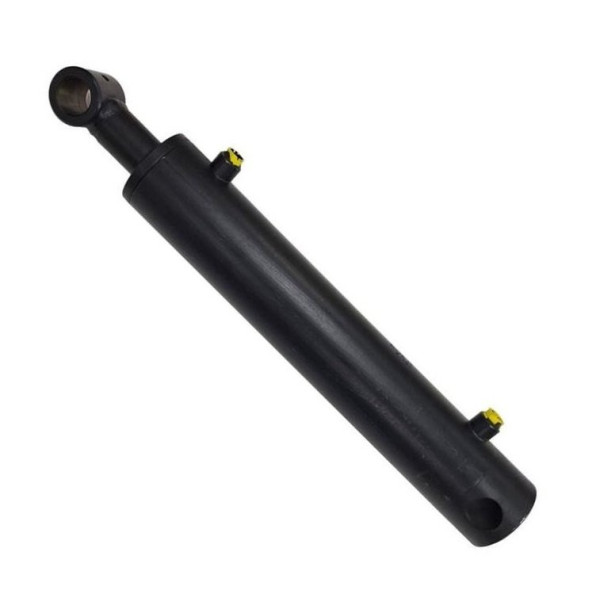

Vérin hydraulique double effet - Tige ø20 mm - Piston ø40 mm - Sans fixation

Schéma & dimensions Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous. Ø tige Ø piston Course EAF U Ø R G H 20 40 50 180 22 50 1/4 16 20 40 60 190 22 50 1/4 16 20 40 100 230 22 50 1/4 16 20 40 150 280 22 50 1/4 16 20 40 200 330 22 50 1/4 16 20 40 250 380 22 50 1/4 16 20 40 300 430 22 50 1/4 16 20 40 350 480 22 50 1/4 16 20 40 400 530 22 50 1/4 16 20 40 450 580 22 50 1/4 16 20 40 500 630 22 50 1/4 16 20 40 550 680 22 50 1/4 16 20 40 600 730 22 50 1/4 16 20 40 650 780 22 50 1/4 16 20 40 700 830 22 50 1/4 16 20 40 800 930 22 50 1/4 16 20 40 900 1030 22 50 1/4 16 20 40 1000 1130 22 50 1/4 16 Caractéristiques Pour réaliser une soudure correcte du vérin, procéder comme suit : Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond. Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire. Couvrir/protéger la couche de chrome de la tige contre les projections de soudure. Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige. Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston) Composants des vérins standard simple effet (Matériaux) : Tige (Acier 18 MNV5) Guidage de tige (Fonte grise GG 25) Filetage de raccordement (Acier ST 52-3) Fût du vérin (Acier ST 52-3) Fond du vérin (Acier ST 52-3) Ecrou de blocage (DIN 985-8ZN) Joint TPM (NBR/Polyester/Elastomere/Polyacetal) Joint torique (NBR) Joint U (NBR/Polyurethane) Joint déflecteur (NBR/Polyurethane) Un verin hydraulique vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer dans l'une des deux chambres à l'intérieur du vérin. Ces chambres vides sont séparées par le piston qui va alors se déclencher et se déplacer lors de l'entrée de l'huile dans une des chambres sous pression, provoquant ainsi l'énergie mécanique du vérin et le mouvement de montée et descente. Ce vérin double effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 50 à 1000mm. Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix. Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
