    Vérin hydraulique double effet Ø40/70 - Course 300 mm - Entraxe fermé 510 mm
Vérin hydraulique double effet Ø40/70 - Course 300 mm - Entraxe fermé 510 mm

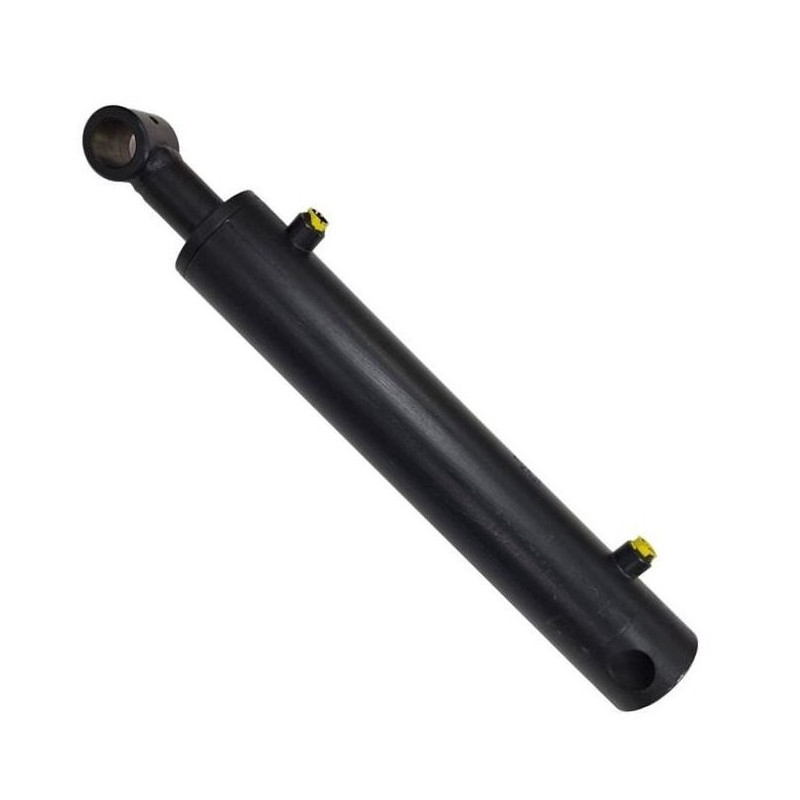

Vérin hydraulique simple effet - Tige ø35 mm - Fût ø55 mm - Sans fixation

ANSI-PROVERHY716
Vérin hydraulique double effet Ø40/70 - Course 300 mm - Entraxe fermé 510 mm Entraxe fermé : 510 mm • Pression maximum d'utilisation : 200 bar. • Pression d'épreuve : 300 bar. • Vitesse maximum : 0,5 m/s. • Température : -30° à + 90°C. • Huile hydraulique minérale. • Étanchéité Tige : joint à lèvre compact en polyuréthane + 1 joint racleur. • Protection : peinture d'apprêt noire RAL9005 • Tolérances : +/- 2mm et +/- 2°.

Guarantee safe & secure checkout

Prix sur demande
Pour Voir le tarifs

Créez un compte

Ou

Connectez-vous

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous. Ø tige Course EAF* U Ø R G H 35 100 207 22 55 M18X1,5 18 35 150 257 22 55 M18X1,5 18 35 200 307 22 55 M18X1,5 18 35 250 357 22 55 M18X1,5 18 35 300 407 22 55 M18X1,5 18 35 350 457 22 55 M18X1,5 18 35 400 507 22 55 M18X1,5 18 35 450 557 22 55 M18X1,5 18 35 500 607 22 55 M18X1,5 18 35 600 707 22 55 M18X1,5 18 35 700 807 22 55 M18X1,5 18 35 800 907 22 55 M18X1,5 18 35 900 1007 22 55 M18X1,5 18 35 1000 1107 22 55 M18X1,5 18 Pour réaliser une soudure correcte du vérin, procéder comme suit : Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond. Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire. Couvrir/protéger la couche de chrome de la tige contre les projections de soudure. Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige. Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston) Composants des vérins standard simple effet (Matériaux) : Tige (Acier 18 MNV5) Guidage de tige (Fonte grise GG 25) Filetage de raccordement (Acier ST 52-3) Fût du vérin (Acier ST 52-3) Fond du vérin (Acier ST 52-3) Ecrou de blocage (DIN 985-8ZN) Joint TPM (NBR/Polyester/Elastomere/Polyacetal) Joint torique (NBR) Joint U (NBR/Polyurethane) Joint déflecteur (NBR/Polyurethane)
ANSI-PROVERHY716
