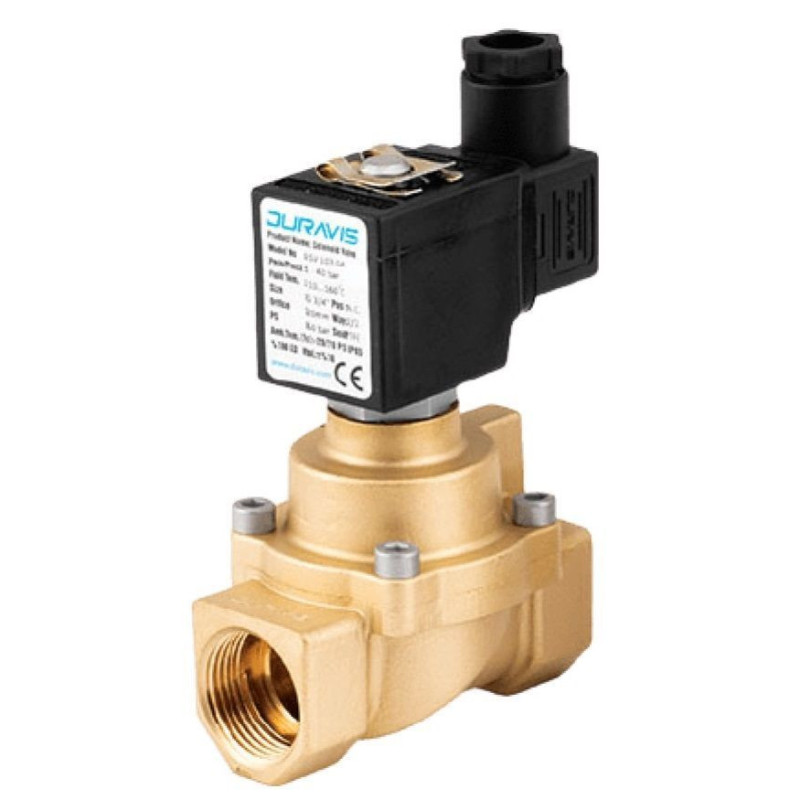

Electrovanne laiton 3/4 2/2 normalement fermée 24Vca D.18

Electrovanne 3/4" à commande combinée , 2 voies, normalement fermée (NC), avec bobine 24Vac 21VA, pour utilisation avec des fluides ou de l'air, commande combinée. Corps en laiton et commande par bobine en acier inoxydable. Diamètre de pas de 18 mm L'orifice principal du corps de vanne est ouvert par un déséquilibre entre les surfaces supérieure et inférieure du diaphragme, lorsque la bobine n'est pas active, il y a une pression dans la chambre supérieure du diaphragme, tandis que dans la chambre inférieure, il n'y a que de la pression dans le orifice principal de la vanne en le maintenant fermé. Lorsque nous appliquons une tension à la bobine, nous mettons le noyau mobile en mouvement, ouvrant le trou pilote et déchargeant le fluide de la chambre supérieure directement à travers le centre de la membrane. La différence de pression à ce moment provoque l'ouverture de l'orifice principal. Ces types de vannes sont préparés pour s'ouvrir à partir de 0 bar. Les plages de pression de travail sont : Différence de pression minimale entre l'entrée et la sortie (ΔP bar) : 0 bar. Différence de pression maximale entre l'entrée et la sortie (ΔP bar) : 9,8 bar L'électrovanne est normalement fermée, c'est-à-dire que sans tension dans la bobine, le fluide ou l'air sera interrompu à travers l'électrovanne, lorsque la bobine est alimentée, le flux de fluide ou d'air se produira. La fourniture comprend : Électrovanne 3/4" 2/2 NF. Bobine 24Vac 21VA taille 30. Connecteur taille 30. Les fluides avec lesquels cette électrovanne peut fonctionner sont : Air. Des gaz inertes. Eau (température maximale 75ºC). Huiles minérales. Diesel. essence Caractéristiques techniques: Fabricant: Duravis Type de commande : entraînement combiné. Taille du filetage : 3/4". nombre de voies : 2. nombre de postes : 2. Configuration : 2/2 fermé (NF). Tension bobine : 24Vac. Puissance bobine : 21VA. Taille : 30. Diamètre de l'axe de l'opérateur (pour bobine) : 13 mm. Corps : Laiton. Tube de guidage, noyaux et ressort : Acier inoxydable. Type de joint : NBR. Type de fluides : Air sous pression, eau (max. 75ºC), huiles minérales, diesel, mazout. Pression maximale : 9,8 bars. Taille ISO 228 : 3/4". diamètre du pas : 18 mm. Viscosité maximale du fluide (cSt) : 25. Coefficient de vanne (Kv) : 4,08 m³/h. Différence de pression minimale (ΔP bar) : 0 bar. Différence de pression maximale (ΔP bar) : 0-9,8 bar. Température de fonctionnement de l'électrovanne : -10ºC à +80ºC. Température du fluide : -10ºC à +90ºC. Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation. Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
