Schéma & dimensions
Référez vous au schéma présent dans les images ci-dessus et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet
Quel entraxe fermé en fonction de la course du vérin ?
Course de 200 mm = Entraxe fermé de 396mm
Course de 300 mm = Entraxe fermé de 496mm
Course de 400 mm = Entraxe fermé de 596mm
Course de 500 mm = Entraxe fermé de 696mm
Course de 600 mm = Entraxe fermé de 796mm
Course de 700 mm = Entraxe fermé de 896mm
Cliquez sur le schéma pour le voir en plus grand
Caractéristiques
- Pression maximum de service : 200 bar
- Corps galeté pour une meilleure tenue à la charge
- Corps décalaminé peint en noir
- Tige chromée dure 25 µm

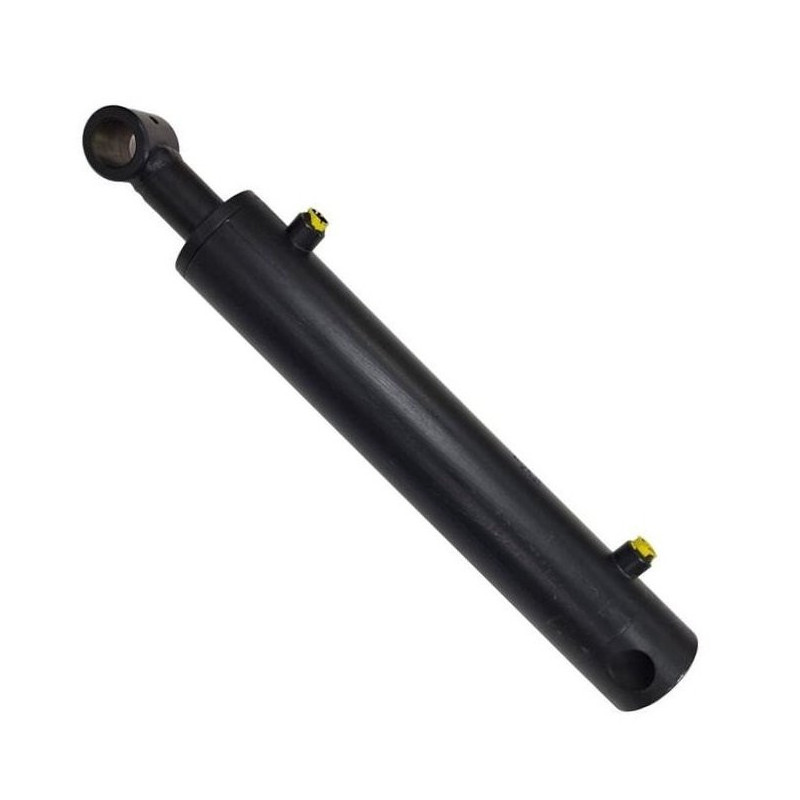

Un verin hydraulique vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer dans l'une des deux chambres à l'intérieur du vérin. Ces chambres vides sont séparées par le piston qui va alors se déclencher et se déplacer lors de l'entrée de l'huile dans une des chambres sous pression (le volume d'huile nécessaire), provoquant ainsi l'énergie mécanique du vérin et le mouvement de montée et descente.
Ce vérin double effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 200 à 700mm.
Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.
Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
