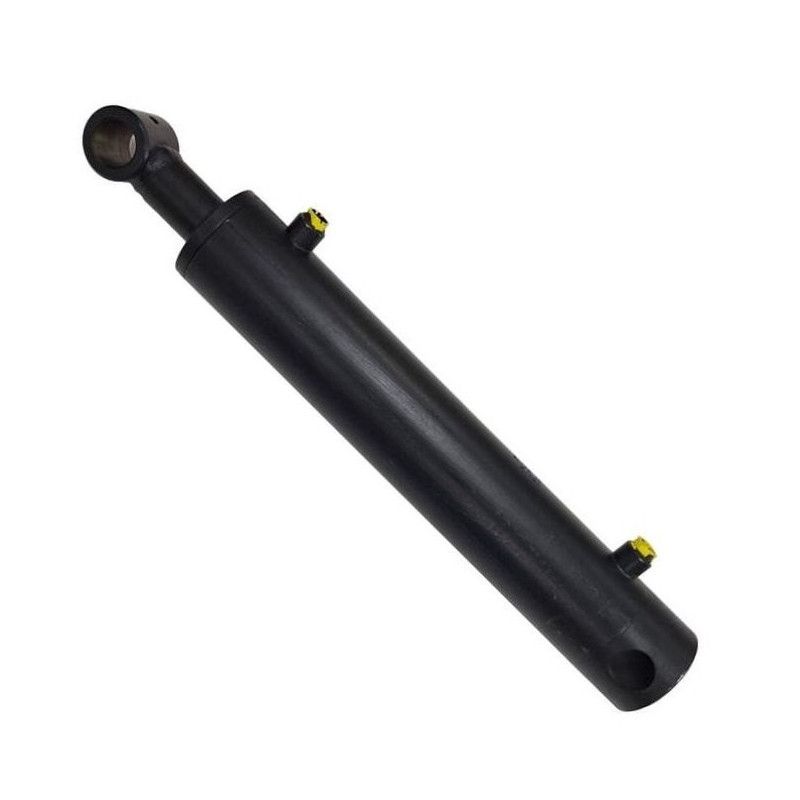

Vérin double effet - Tige ø30 mm - Piston ø50 mm - Fixation ø25.25 mm

Schéma & dimensions Référez vous au schéma ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet Quel entraxe fermé en fonction de la course du vérin ? Course de 100 mm = Entraxe fermé de 300mm Course de 150 mm = Entraxe fermé de 350mm Course de 200 mm = Entraxe fermé de 400mm Course de 300 mm = Entraxe fermé de 500mm Course de 400 mm = Entraxe fermé de 600mm Course de 500 mm = Entraxe fermé de 700mm Course de 600 mm = Entraxe fermé de 800mm Course de 700 mm = Entraxe fermé de 900mm Course de 800 mm = Entraxe fermé de 1000mm Course de 900 mm = Entraxe fermé de 1100mm Course de 1000 mm = Entraxe fermé de 1200mm Cliquez sur le schéma pour le voir en plus grand Caractéristiques Pression maximum de service : 200 bar Pression d'épreuve : 300 bar Vitesse maximum : 0,5 m/s Température : - 30° à + 90°C Huile hydraulique minérale Tige CK45 chromée RA<0,2µ ; chrome épaisseur 20µ minimum Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV Tube St 52,3 BK DIN 2393/C tolérance H9/10 RA<0,8µ Guide avant acier 35 MF 6 + traitement Piston acier C35R Étanchéité :   1) Tige : joint à lèvre compact en polyuréthane + 1 joint racleur                     2) Piston : joint compact en polyuréthane + nitrile Marquage : sur tube : référence + semaine et année de fabrication Protection : peinture d'apprêt noire RAL9005 Un verin hydraulique vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer dans l'une des deux chambres à l'intérieur du vérin. Ces chambres vides sont séparées par le piston qui va alors se déclencher et se déplacer lors de l'entrée de l'huile dans une des chambres sous pression (le volume d'huile nécessaire), provoquant ainsi l'énergie mécanique du vérin et le mouvement de montée et descente. Ce vérin double effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 100 à 1000mm. Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix. Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
