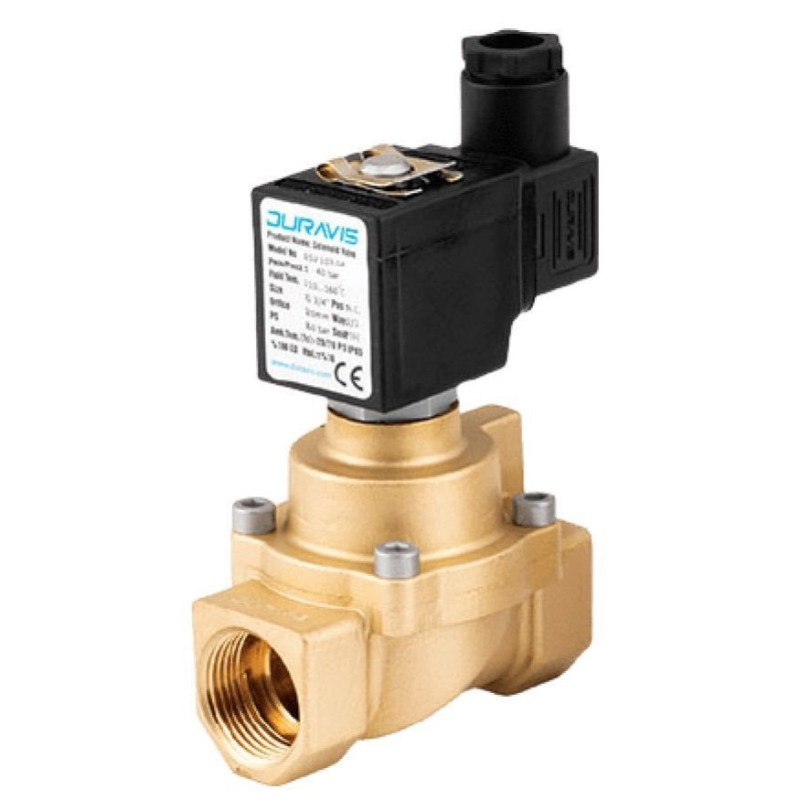

Electrovanne laiton 1/4 2/2 normalement fermée 24V DC D.2,5

Electrovanne 1/4" à entraînement direct , 2 voies, normalement fermée (NF), pour utilisation avec des fluides ou de l'air, à entraînement indirect. Corps en laiton et commande par bobine en acier inoxydable. Diamètre de passage 2,5 mm. Dans ce type de vanne, le noyau mobile, assemblé avec un joint d'étanchéité, est celui qui s'ouvre et se ferme directement sur l'orifice de l'électrovanne. Lorsque la bobine n'est pas active, le piston ferme le passage de l'électrovanne, empêchant l'écoulement des fluides. Lorsque nous appliquons une tension à la bobine, nous créons un champ magnétique et faisons en sorte que le noyau mobile ouvre le trou, permettant au fluide de passer à travers. Lorsque l'on cesse d'exciter la bobine, le noyau mobile, par l'intermédiaire du ressort dont il est muni, revient à la position initiale. Ce type d'électrovannes peut s'ouvrir à partir de 0 bar. Les plages de pression de travail sont : Différence de pression minimale entre l'entrée et la sortie (ΔP bar) : 0 bar. Différence de pression maximale entre l'entrée et la sortie (ΔP bar) : Avec un coil de taille 22mm de 6.5W : 3.7 bar. Avec bobine taille 22mm de 7.5VA : 6.1 bar. Avec bobine taille 30mm de 8W : 11 bar. Avec bobine taille 30mm de 11VA : 16,4 bar. Les bobines compatibles pour ce type d'électrovanne sont la gamme SOL10 (22 mm) et SOL11 (30 mm) pour les noyaux de diamètre 10 (Bobine non incluse) L'électrovanne est normalement fermée, c'est-à-dire que sans tension dans la bobine, le fluide ou l'air sera interrompu à travers l'électrovanne, lorsque la bobine est alimentée, le flux de fluide ou d'air se produira. Les fluides avec lesquels cette électrovanne peut fonctionner sont : Air. Des gaz inertes. Eau (température maximale 75ºC). Huiles minérales. Diesel. essence Caractéristiques techniques: Fabricant: Duravis Référence : 01F 03 1 25 N0 Type d'entraînement : Entraînement direct Taille du filetage : 1/4". nombre de voies : 2. nombre de postes : 2. Configuration : 2/2 fermé (NC). Diamètre de l'axe de l'opérateur (pour bobine) : 10 mm. Corps : Laiton. Tube de guidage, noyaux et ressort : Acier inoxydable. Type de joint : NBR. Type de fluides : Air sous pression, eau (max. 75ºC), huiles minérales, diesel, mazout. Pression maximale : 40 bars. Taille ISO 228 : 1/4". diamètre du pas : 2,5 mm. Viscosité maximale du fluide (cSt) : 25. Coefficient de vanne (Kv) : 0,15 m³/h. Différence de pression minimale (ΔP bar) : 0 bar. Différentiel de pression maximum (ΔP bar) : 3,7 - 16,4 bar selon la puissance de la batterie. Température de fonctionnement de l'électrovanne : -10ºC à +80ºC. Température du fluide : -10ºC à +90ºC. Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation. Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
