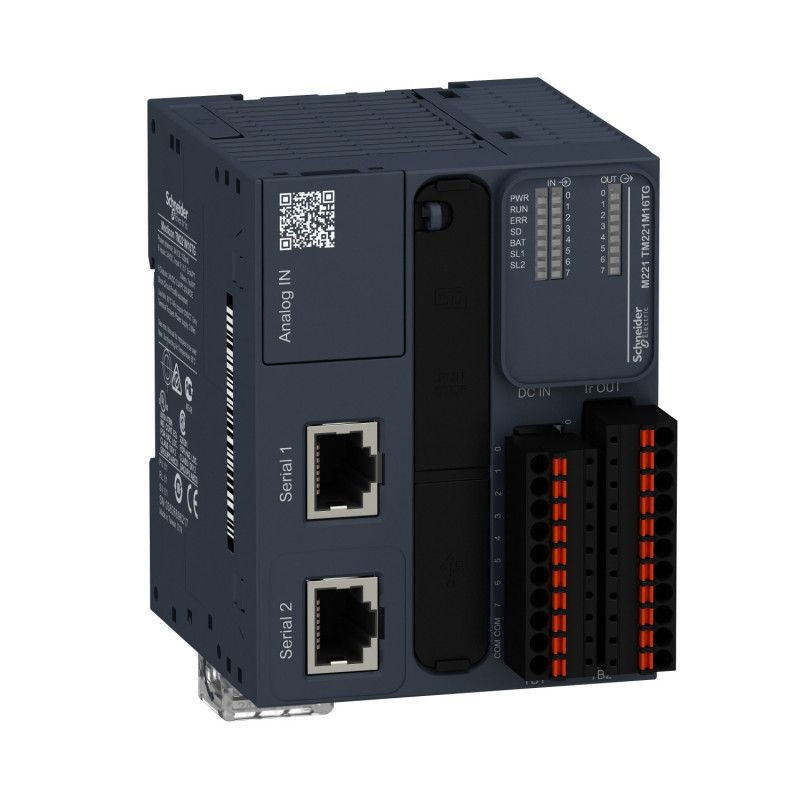

TM221M16TG Schneider - Automate Modicon M221 Book - Contrôleur 16 entrées/sorties - 24Vcc - PNP, 2 ports série, 24Vcc

Référence TM221M16TG

Comment créer un devis

Question sur article

Prix sur demande

Pour Voir le tarifs

Créez un compte

Connectez-vous

Caractéristiques principales de l'Automate programmable industriel Schneider de référence TM221M16TG :

Gamme : Modicon M221

Type de produit ou équipement : Contrôleur logique

[Us] tension d'alimentation : 24 V CC

nombre entrées TOR : 8, entrée TOR 4 entrée rapide se conformer à CEI 61131-2 Type 1

nombre entrées analogiques : 2 à 0...10 V

Type de sortie numérique : Transistor

nombre sorties TOR : 8 transistor 2 sortie rapide

tension de sortie numérique : 24 V DC

courant de sortie TOR : 0,5 A

Complémentaires nombre E/S TOR : 16

nombre de module d'extension E/S maxi : 7 pour sortie relais

Limites de la tension d'alimentation : 20,4?28,8 V

Courant à l'appel : 35 A

puissance consommée maximale en W : 22 W à 24 V (avec un nombre max de modules d'extension E/S)3,2 W à 24 V (sans module d'extension E/S)

courant de sortie module d'alimentation : 0,52 A 5 V pour expansion bus0,49 A 24 V pour expansion bus

logique d'entrée numérique : Sink or source (positive/negative)

Tension entrées numériques : 24 V

type de tension d'entrée numérique : DC

Résolution d'entrée analogique : 10 bits

valeur du bit de poids faible : 10 mV

temps de conversion : 1 ms par voie + 1 cycle contrôleur pour entrée analogique entrée analogique

surcharge admise sur les entrées : +/- 30 V CC pour 5 min (maximum) pour entrée analogique+/- 13 V CC (permanent) pour entrée analogique

tension état 1 garanti : >= 15 V for input

tension état 0 garanti : <= 5 V for input

courant d'entrée TOR : 7 mA pour entrée TOR5 mA pour entrée rapide

impédance d'entrée : 100 kOhm pour entrée analogique3,4 kOhm pour entrée4,9 kOhm pour entrée rapide

temps de réponse : 35 µs arrêt, I2...I5 terminal(s) pour entrée5 µs marche, I0, I1, I6, I7 terminal(s) pour entrée rapide35 µs marche, autres terminaux terminal(s) pour entrée5 µs arrêt, I0, I1, I6, I7 terminal(s) pour entrée rapide100 µs arrêt, autres terminaux terminal(s) pour entrée5 µs mise en marche, arrêt, Q0...Q1 terminal(s) pour sortie50 µs mise en marche, arrêt, Q2...Q3 terminal(s) pour sortie300 µs mise en marche, arrêt, autres terminaux terminal(s) pour sortie

temps de filtrage configurable : 0 ms for input3 ms for input12 ms for input

logique de sortie numérique : Logique Positive (PNP)

courant maxi par groupe de sorties : 4 A

Fréquence de sortie (sync à secteur) : 100 kHz pour sortie rapide (PWM/PLS mode) à Q0...Q1 terminal5 kHz pour sortie à Q2...Q3 terminal0,1 kHz pour sortie à Q4...Q6 terminal

erreur de précision absolue : +/- 1 % pleine échelle pour entrée analogique

courant de fuite maximum : 0,1 mA pour sortie transistor

chute de tension maximale : <1 V

durée de vie mécanique : 20000000 cycle pour sortie transistor

charge sur lampe à filament maximum : <12 W pour sortie et sortie rapide

type de protection : Protection court circuit et surcharge avec réarmement automatiqueProtection contre court-circuit à la sortieProtection contre les surcharges et courts-circuits à 1 A

temps de reset : 1 s remise à zéro automatique

capacité de mémoire : 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM

données sauvegardées : 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données

équipement de stockage de données : 2 Go carte SD (optionnel)

type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)

temps de sauvegarde : 1 an à 25 °C (par l?interruption de l?alimentation électrique)

temps d'exécution par Kinstruction : 0.3 ms for event and periodic task0,7 ms pour autre instruction

temps d'exécution par instruction : 0.2 µs Boolean

temps exact d'une tâche : 60 µs response time

structure d'application : 1 tâche auxiliaire cyclique1 tâche maîtresse configurable roue libre/cyclique8 tâches d'interruption

Taille maxi zones articles : 8000 %MW mots mémoire255 %C compteurs512 %KW mots de constantes255 %TM timers512 %M bits mémoire

horodateur : Avec

dérive de l'horloge : <= 30 s/mois à 25 °C

boucle de régulation : Adjustable PID regulator up to 14 simultaneous loops

fonctions du mouvement : Position PTO 2 axe(s)impulsion/instruction mode (100 kHz)Position PTO 1 axe(s)Rotation horaire/anti-horaire mode (100 kHz)

Fonctions disponibles : MIDPLSGénérateur de fréquences

nombre d'entrée de comptage : 4 entrée rapide (compteur rapide) à 100 kHz 32 bits

counter function : Simple phaseA/BImpulsion/instruction

type de connexion intégrée : USB port with mini B USB 2.0 connectorConnexion en série non isolée serial 1 avec RJ45 connecteur et RS485 interface Connexion en série non isolée serial 2 avec RJ45 connecteur et RS232/RS485 interface

alimentation : (serial 1)alimentation liaison en série: 5 V, <200 mA

vitesse de transmission : 1.2...115.2 kbit/s (115.2 kbit/s by default) for bus length of 15 m for RS4851.2...115.2 kbit/s (115.2 kbit/s by default) for bus length of 3 m for RS232480 Mbit/s pour USB

protocole de communication : USB port: USB - SoMachine-NetworkNon isolated serial link: Modbus master/slave - RTU/ASCII or SoMachine-Network

Service de communication : Modbus esclaveModbus maître

Signalisation locale : 1 LED (green) for PWR1 LED (green) for RUN1 LED (red) for module error (ERR)1 LED (green) for SD card access (SD) pourBAT 1 LED (rouge)1 LED (green) for SL1 pourSL2 1 LED (vert)1 LED per channel (green) for I/O state

Raccordement électrique : bornier, 3 terminal(s) pour connexion de l?alimentation électrique 24 V CC connecteur, 4 terminal(s) pour entrées analogiquesMini B USB 2.0 connecteur pour un terminal de programmation bornier débrochable à ressorts, 10 terminal(s) pour les entrées bornier débrochable à ressorts, 11 terminal(s) pour les sorties

distance maximale entre les appareils : Shielded cable: <10 m for fast inputCâble non blindé: <30 m pour sortieCâble non blindé: <30 m pour entrée digitaleCâble non blindé: <1 m pour entrée analogiqueCâble blindé: <3 m pour sortie rapide

isolement : Entre entrée et sortie à 500 V CAEntre entrée rapide et logique interne à 500 V CANon-insulated between inputsEntre sortie et logique interne à 500 V CAEntre groupes de tension à 500 V CANon isolé entre entrées analogiques et logique interneNon isolé entre entrées analogiquesEntre sortie rapide et logique interne à 500 V CANon-insulated between outputs

Marquage : CE

support de montage : Top hat type TH35-15 rail conforming to IEC 60715Top hat type TH35-7.5 rail conforming to IEC 60715 plate or panel with fixing kit
