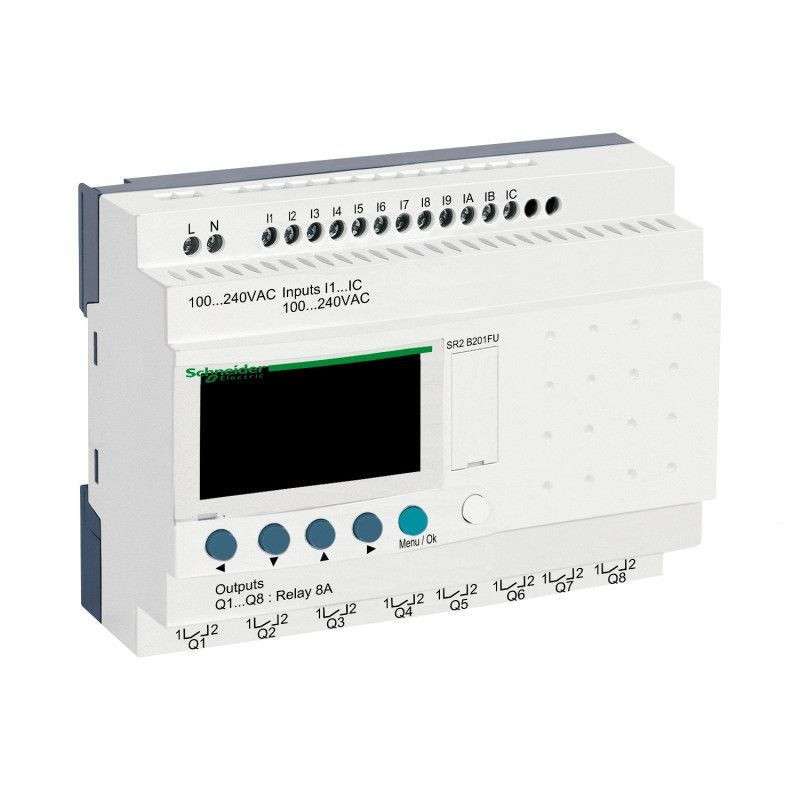

SR2B201FU - Zelio Logic - 20E/S 100 à 240Vca - horloge + afficheur

Caractéristiques principales de l'Automate Zelio Schneider de référence SR2B201FU : Gamme : Zelio Logic Type de produit ou équipement : Relais intelligent compact Complémentaires affichage local : Avec nombre de lignes de schéma de contrôle : 0?240 avec Ladder programmation0?500 avec FBD programmation temps de cycle : 6?90 ms temps de sauvegarde : 10 ans à 25 °C dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C vérifications : Mémoire du programme à chaque mise sous tension [Us] tension d'alimentation : 100...240 V AC Limites de la tension d'alimentation : 85?264 V Fréquence d'alimentation : 50/60 Hz maximum supply current : 100 mA à 100 V (sans extension)50 mA à 240 V (sans extension) Puissance consommée en VA : 11 VA sans extension tension d'isolement : 1780 V Type de protection : Contre l'inversion de bornes (instructions de contrôle non exécutées) nombre entrées TOR : 12 tension entrées numériques : 100...240 V CA courant d'entrée TOR : 0,6 mA fréquences d'entrée numérique : 57,..63 Hz47...53 Hz tension état 1 garanti : >= 79 V pour entrée TOR tension état 0 garanti : <= 40 V pour entrée TOR état actuel 1 garanti : >= 0,17 mA (entrée TOR) état actuel 0 garanti : <= 0,5 mA (entrée TOR) impédance d'entrée : 350 kOhm pour entrée TOR Nombre de sorties : 8 relais limites de la tension de sortie : 5...30 V CC (sortie relais)24...250 V CA description des contacts : "F" pour sortie relais courant thermique de sortie : 8 A pour les 8 sorties pour sortie relais durée de vie électrique : AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1 pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais) taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais durée de vie mécanique : 10000000 cycle pour sortie relais [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1 horloge : Avec temps de réponse : 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais Mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout Couple de serrage : 0,5 N.m Catégorie de surtension : III se conformer à EN/IEC 60664-1 Poids du produit : 0,38 kg
