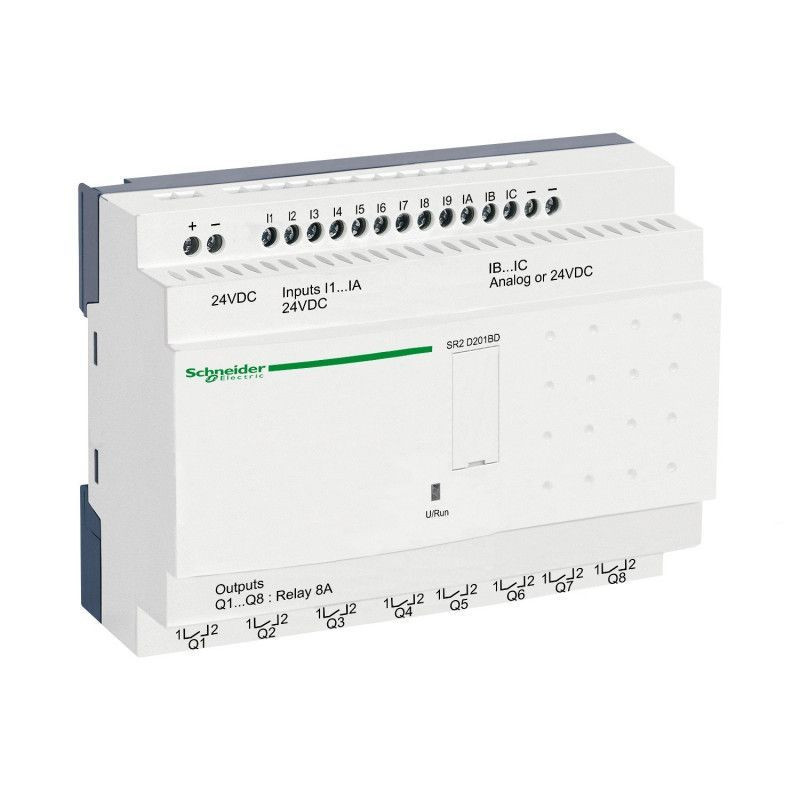

SR2D201BD Zelio Logic - 20 E/S 24Vcc - sans horloge sans afficheur

Caractéristiques principales de l'Automate Zelio Schneider de référence SR2D201BD : Gamme : Zelio Logic Type de produit ou équipement : Relais intelligent compact Complémentaires affichage local : Sans nombre de lignes de schéma de contrôle : 240 avec Ladder programmation temps de cycle : 6?90 ms temps de sauvegarde : 10 ans à 25 °C dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C vérifications : Mémoire du programme à chaque mise sous tension [Us] tension d'alimentation : 24 V DC Limites de la tension d'alimentation : 19,2?30 V maximum supply current : 100 mA (sans extension) puissance dissipée en W : 6 W sans extension protection inversion de polarité : Avec nombre entrées TOR : 12 se conformer à EN/CEI 61131-2 type 1 Type d'entrée numérique : Résistif tension entrées numériques : 24 V DC courant d'entrée TOR : 4 mA fréquence de comptage : 1 kHz pour entrée TOR tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée numérique tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR<= 5 V pour IB à IG utilisés comme circuit d'entrée numérique état actuel 1 garanti : >= 1,2 mA (IB à IG utilisés comme circuit d'entrée numérique)>= 2,2 mA (circuit d'entrée numérique I1 à IA et IH à IR) état actuel 0 garanti : <= 0,5 mA (IB à IG utilisés comme circuit d'entrée numérique)<= 0,75 mA (circuit d'entrée numérique I1 à IA et IH à IR) compatibilité de l'entrée numérique : Détecteurs de proximité PNP à 3 fils pour entrée TOR Nombre d'entrées analogiques : 2 Type d'entrée analogique : Mode commun Plage d'entrée analogique : 0...24 V0...10 V tension maximale admissible : 30 V pour circuit d'entrée analogique Résolution d'entrée analogique : 8 bits valeur du bit de poids faible : 39 mV pour circuit d'entrée analogique temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique+/- 6,2 % à 55 °C pour circuit d'entrée analogique précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique impédance d'entrée : 12 kOhm pour IB à IG utilisés comme circuit d'entrée analogique12 kOhm pour IB à IG utilisés comme circuit d'entrée numérique7,4 kOhm pour circuit d'entrée numérique I1 à IA et IH à IR Nombre de sorties : 8 relais limites de la tension de sortie : 24...250 V CA (sortie relais)5...30 V CC (sortie relais) description des contacts : "F" pour sortie relais courant thermique de sortie : 8 A pour les 8 sorties pour sortie relais durée de vie électrique : AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1 pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais) taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais durée de vie mécanique : 10000000 cycle pour sortie relais [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1 horloge : Sans temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais Mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout Couple de serrage : 0,5 N.m Catégorie de surtension : III se conformer à EN/IEC 60664-1 Poids du produit : 0,35 kg
